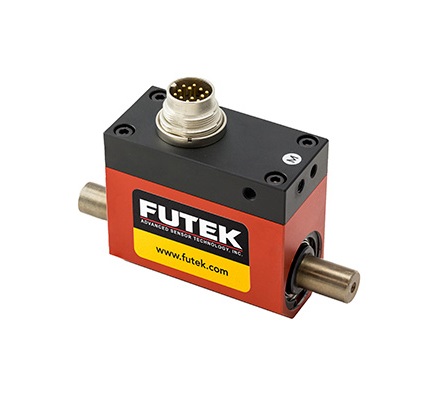

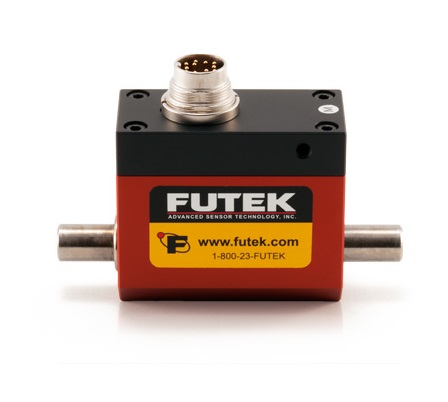

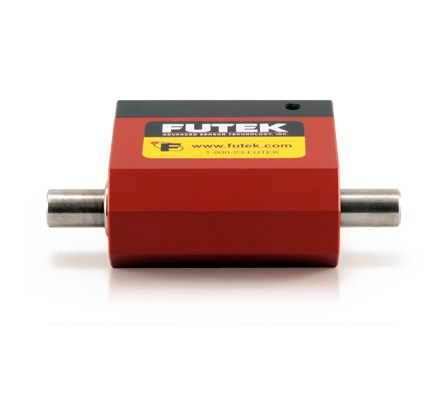

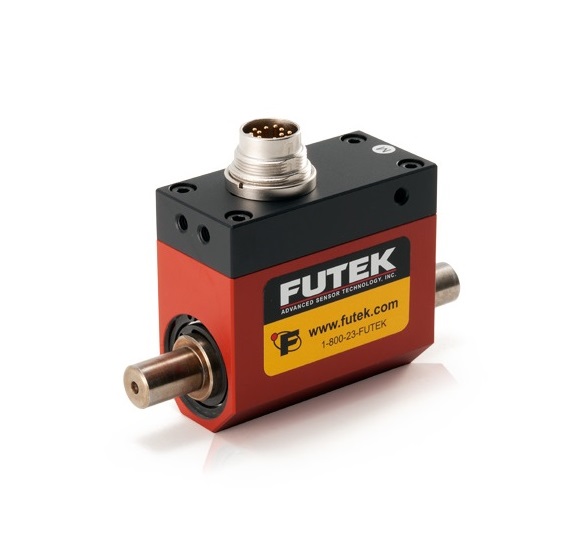

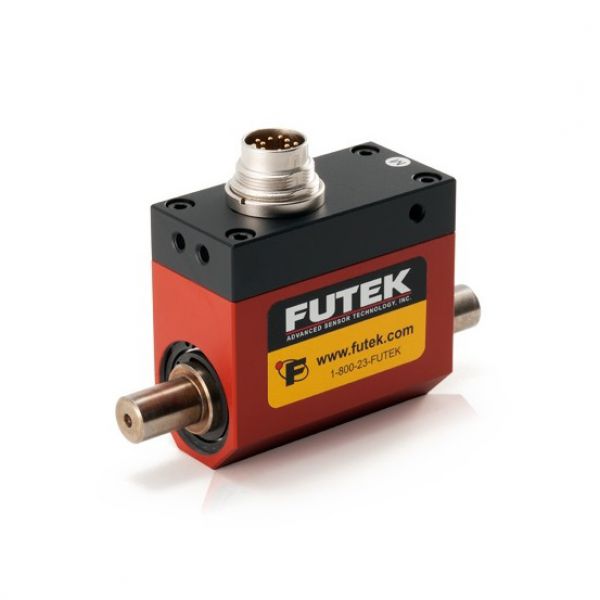

美國FUTEK TRS600傳感器是一款非接觸式的旋轉動態扭矩傳感器,量程從1至100Nm之間可選,TRS600為非接觸式設計的,轉速可高達12000 RPM。
TRS600扭矩傳感器為全橋應變設計,內置放大電路芯片可使得它直接輸出±5 VDC的電壓信號。TRS600的應用場合可用于氣動工具的扭力檢測,汽車、航天航空的發動機功率檢測和自動化檢測裝置上。
產品特征:
規格參數:
性能 | |
量程 | 1,2,5,10,20,50,100 Nm |
線性度 | 0.2% F.S |
遲滯性 | 0.1% F.S |
重復性 | 0.2% F.S |
最大轉速 | 12000 Max (1-10 Nm) 9000 Max (20-100 Nm) |
電氣特性 | |
額定輸出 | ±5 VDC |
激勵電壓 | 11–26 VDC, 1 Watt |
接頭 | 12針Binder系列#581 (09-0331-90-12) |
機械特性 | |
形式 | 非接觸式 |
過載保護 | 150% F.S |
材質 | 鋁合金(外殼),合金鋼(轉軸) |
重量 | 0.28 kg (1-10 Nm), 0.50 kg (20-50 Nm), 1.06 kg (100 Nm) |
保護等級 | IP40 |
環境特性 | |
操作溫度 | -25 to 80°C |
補償溫度 | 5 to 50°C |
零點溫漂 | ±0.02% of RO/°C |
標定 | |
標定電壓 | 12 VDC |
標定(標準) | 符合性證書 |
標定(選購) | 10點正反轉 |
分流校準 | A&K針短接,供電11-26 VDC,輸出5 VDC |
產品型號 | |||||||
圖片 | 訂貨編號 | 版本 | 描述 | 價格 | 數量 | 規格書 | 加入購物車 |
---|---|---|---|---|---|---|---|
FSH01994 | 1 Nm | TRS600,1 Nm量程,非接觸式動態扭矩傳感器,軸對軸型,軸徑10mm,12針 Binder 系列 #581 (09-0331-90-12) | 登錄可見 | ||||
FSH01995 | 2 Nm | TRS600,2 Nm量程,非接觸式動態扭矩傳感器,軸對軸型,軸徑10mm,12針 Binder 系列 #581 (09-0331-90-12) | 登錄可見 | ||||
FSH01996 | 5 Nm | TRS600,5 Nm量程,非接觸式動態扭矩傳感器,軸對軸型,軸徑10mm,12針 Binder 系列 #581 (09-0331-90-12) | 登錄可見 | ||||
FSH01997 | 10 Nm | TRS600,10 Nm量程,非接觸式動態扭矩傳感器,軸對軸型,軸徑10mm,12針 Binder 系列 #581 (09-0331-90-12) | 登錄可見 | ||||
FSH01998 | 20 Nm | TRS600,20 Nm量程,非接觸式動態扭矩傳感器,軸對軸型,軸徑19mm,鍵槽6mm,12針 Binder 系列 #581 (09-0331-90-12) | 登錄可見 | ||||
FSH01999 | 50 Nm | TRS600,50 Nm量程,非接觸式動態扭矩傳感器,軸對軸型,軸徑19mm,鍵槽6mm,12針 Binder 系列 #581 (09-0331-90-12) | 登錄可見 | ||||
FSH02730 | 100 Nm | TRS600,100 Nm量程,非接觸式動態扭矩傳感器,軸對軸型,軸徑28mm,鍵槽8mm,12針 Binder 系列 #581 (09-0331-90-12) | 登錄可見 |
